日常中變壓器的常用規格型號有哪些
添加時間:2021-07-22 16:05:32
來源:
日常中變壓器的常用規格型號有哪些
變壓器有哪些規格型號,變壓器的分類標準是怎么樣的,變壓器可以按電壓等級分,按絕緣散熱介質分,按鐵芯結構材質分,變壓器還可以按相數與容量來分類,因此規格型號也是多種多樣的。
按絕緣散熱介質分:干式變壓器,油浸式變壓器,其中干式變壓器又分為:SCB環氧樹脂澆注干式變壓器和SGB10非包封H級絕緣干式變壓器。
按鐵芯結構材質分:硅鋼疊片變壓器,硅鋼卷鐵芯變壓器,非晶合金鐵芯變壓器。
變壓器的規格型號及含義,變壓器的規格型號比較多,不同種類規格其含義也有所不同。

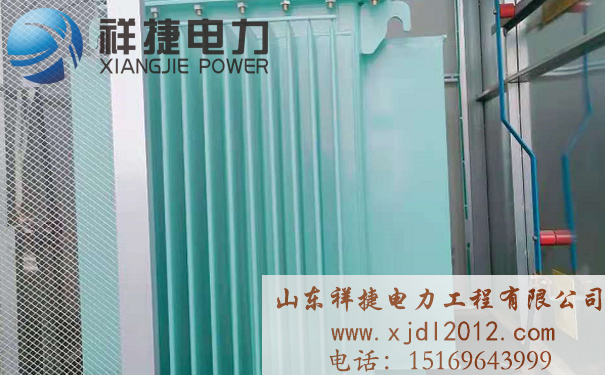

常見的:干式變壓器
"SCB10-1000KVA/10KV/0.4KV"干式變壓器表示的含義:
S的意思表示此變壓器為三相變壓器,如果S換成D則表示此變壓器為單相。
C的意思表示(干式變壓器)繞組為樹脂澆注成形固體。
B的意思是箔式繞組,如果是R則表示為纏繞式繞組,如果是L則表示為鋁繞組,如果是Z則表示為有載調壓(銅不標)。
